在精密制造、电子元件、模具加工、医疗器械等对尺寸精度要求极高的行业，测量技术的智能化与自动化水平直接影响着产品质量和生产效率。二次元全自动影像测量仪（简称全自动影像仪）作为现代光学非接触式测量的杰出代表，正以其高精度、高效率、自动化的特点，成为工业质检与逆向工程中不可或缺的核心设备。

一、什么是二次元全自动影像测量仪？

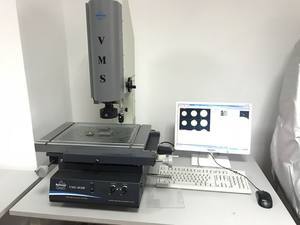

二次元全自动影像测量仪，是基于高分辨率工业相机、精密光学镜头、LED表面光源与轮廓光源，并结合高性能运动控制系统及专业测量软件的精密仪器。它通过相机获取被测工件的二维影像，由软件自动识别、提取、计算影像中的点、线、圆、弧、角度等几何元素的坐标与尺寸，实现非接触式二维平面尺寸的快速、精确测量。

其“全自动”的核心在于：仪器配备了高精度的伺服驱动系统，能够按照预设程序，自动控制工作台（X/Y轴）和镜头（Z轴）移动，自动对焦，自动捕捉特征，自动完成批量工件的测量任务，最大限度地减少了人工干预，保证了测量的一致性与可靠性。

二、核心优势与技术特点

1. 高精度与高重复性：采用精密直线导轨、光栅尺作为位置反馈元件，分辨率可达微米甚至亚微米级，确保了测量的绝对精度。优秀的机械结构与自动对焦技术，使得测量结果具备极高的重复性。
2. 高效自动化测量：支持编程测量，对于大批量、同型号工件，只需一次编程，即可实现无人值守的全自动批量检测，效率是传统手动测量的数倍乃至数十倍。
3. 强大的软件功能：测量软件集成了几何测量、绘图、SPC统计分析、自动报告生成、CAD图纸比对、OCR字符识别等丰富功能。智能图像处理算法能自动识别边缘，有效降低人为误差。
4. 非接触无损测量：尤其适用于薄、软、脆、易变形或无法接触的微小工件（如PCB板、精密五金件、橡胶件、塑料件等），不会因测量力而导致产品损伤或变形。
5. 操作简便直观：图形化的操作界面，配合手柄或鼠标即可轻松控制。即使是非专业人士，经过简单培训也能快速上手。

三、主要应用领域

• 电子与半导体行业：测量PCB线路板、FPC柔性电路板、SMT贴片元件、芯片、连接器等尺寸与位置度。
• 精密模具与五金行业：测量模具的模仁、镶件、顶针等的轮廓尺寸、角度、R角、间距等。
• 医疗器械行业：测量手术器械、植入物、精密注塑件等复杂微小结构的尺寸。
• 汽车零部件行业：测量发动机精密部件、齿轮、涡轮叶片、密封件等的二维参数。
• 塑料与橡胶制品行业：测量注塑成型的各种复杂形状零件的尺寸。
• 科研与逆向工程：快速获取样件的二维轮廓数据，用于产品仿制、改进或数字化存档。

四、未来发展趋势

随着工业4.0和智能制造的深入推进，二次元全自动影像测量仪正朝着更智能、更集成、更高效的方向发展：

• AI人工智能集成：引入深度学习算法，提升对复杂、模糊、低对比度边缘的识别能力，实现更智能的特征提取与缺陷判断。
• 与3D测量技术融合：在二维基础上增加激光、白光等传感器，升级为“2.5D”或复合式测量机，在一次装夹中同时获取二维尺寸和简单的高度、平面度信息。
• 物联网与大数据：测量数据实时上传至MES（制造执行系统）或云端平台，进行SPC实时过程控制与大数据分析，实现质量预警与工艺优化。
• 操作更人性化：增强现实（AR）导航、语音控制、更简洁的“一键式”测量等，将进一步降低操作门槛。

###

总而言之，二次元全自动影像测量仪是现代精密制造业的“智慧之眼”。它不仅将质检人员从繁复、枯燥的肉眼比对中解放出来，更是以数据化、自动化的方式，为产品质量筑起了一道坚实可靠的数字化防线。选择一台性能卓越、稳定可靠的全自动影像仪，对于企业提升产品质量控制能力、降本增效、增强市场竞争力具有重要的战略意义。
